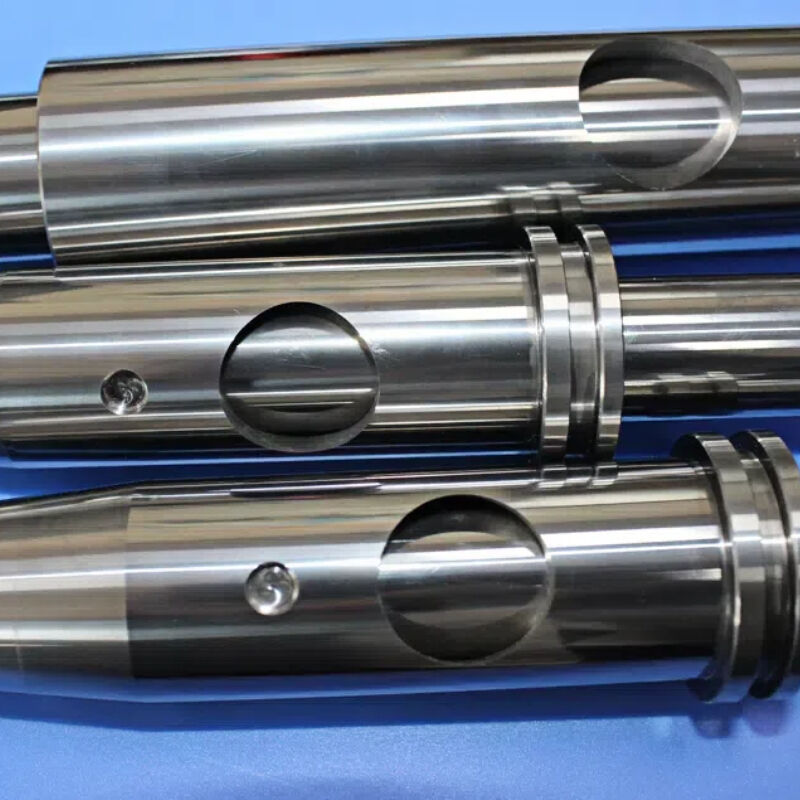

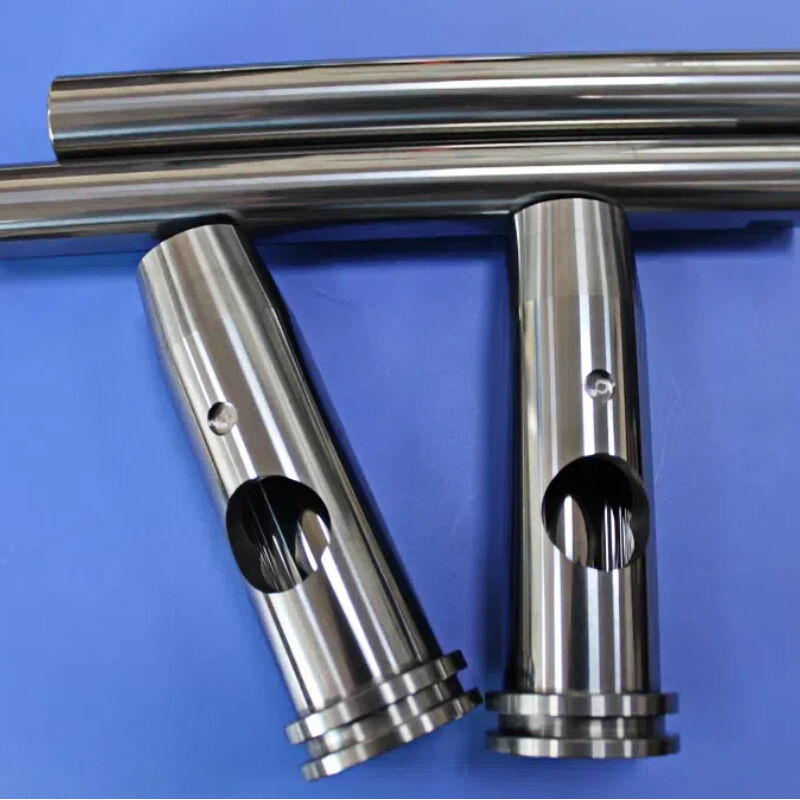

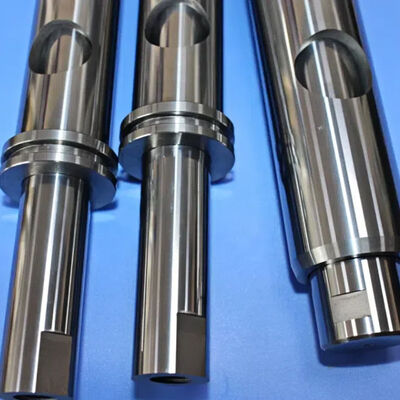

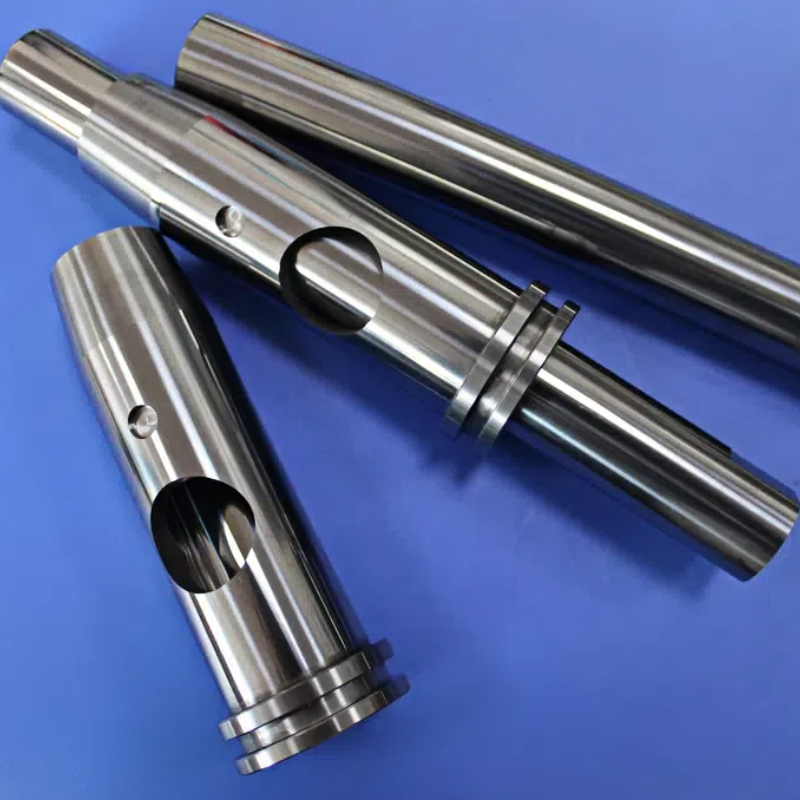

Вольфрам тяжелый сплав антивибрационный инструментальный держатель для безвибрационной глубокой проходки с поддерживающей ручкой

Демпфирующая расточная оправка из карбида вольфрама с опорной втулкой | Антивибрационная оснастка для прецизионной обработки глубоких отверстий

В прецизионной обработке вибрация является основным препятствием для обеспечения качества. При растачивании глубоких отверстий, особенно с соотношением длины к диаметру, превышающим 4:1, вибрация инструмента, гармонический резонанс и отклонение становятся критическими проблемами, которые ухудшают качество поверхности, точность размеров и долговечность инструмента. Обычные стальные расточные оправки не обладают необходимой жесткостью и демпфирующими свойствами для таких сложных операций.

Наша демпфированная расточная оправка из карбида вольфрама с опорной втулкой разработана специально для преодоления этих ограничений. Это интегрированное инструментальное решение сочетает в себе исключительную жесткость карбида вольфрама с усовершенствованной настроенной системой демпфирования масс, что позволяет выполнять обработку без вибрации даже на глубинах, недостижимых с помощью обычных инструментов. Опорная втулка повышает стабильность соединения инструмента и станка, обеспечивая стабильную и повторяемую производительность при самых сложных операциях глубокого растачивания отверстий.

Исследования подтверждают, что демпферы из карбида вольфрама значительно превосходят стальные альтернативы в подавлении вибрации. Результаты экспериментов показывают, что использование частиц карбида вольфрама YG6 диаметром 0,5 мм и степенью заполнения 90% обеспечивает оптимальные характеристики демпфирования.

Опорная втулка является важнейшим компонентом, который дополняет всю систему демпфирующих расточных оправок множеством важных функций:

• Улучшение интерфейса зажима:Увеличивает площадь контакта между прутом и шпинделем станка или держателем инструмента, улучшая стабильность зажима и способность гасить вибрацию.
• Дизайн с разделенными рукавами:Для стержней большего диаметра разъемные держатели гильз обеспечивают максимальную площадь контакта при зажиме, что значительно повышает стабильность зажима и гашение вибраций.
• Барная защита:Защищает корпус стержня из карбида вольфрама от радиальных сил зажима, которые могут повредить высокотвердый, но относительно хрупкий твердосплавный материал.
• Адаптивность:Позволяет использовать прутки разных диаметров с одним и тем же станочным интерфейсом, обеспечивая гибкость при выборе инструмента.

Опорные втулки обычно изготавливаются из высокопрочной стали или специальных сплавов и подвергаются прецизионной шлифовке для обеспечения концентричности и оптимального прилегания к корпусу стержня из карбида вольфрама.
