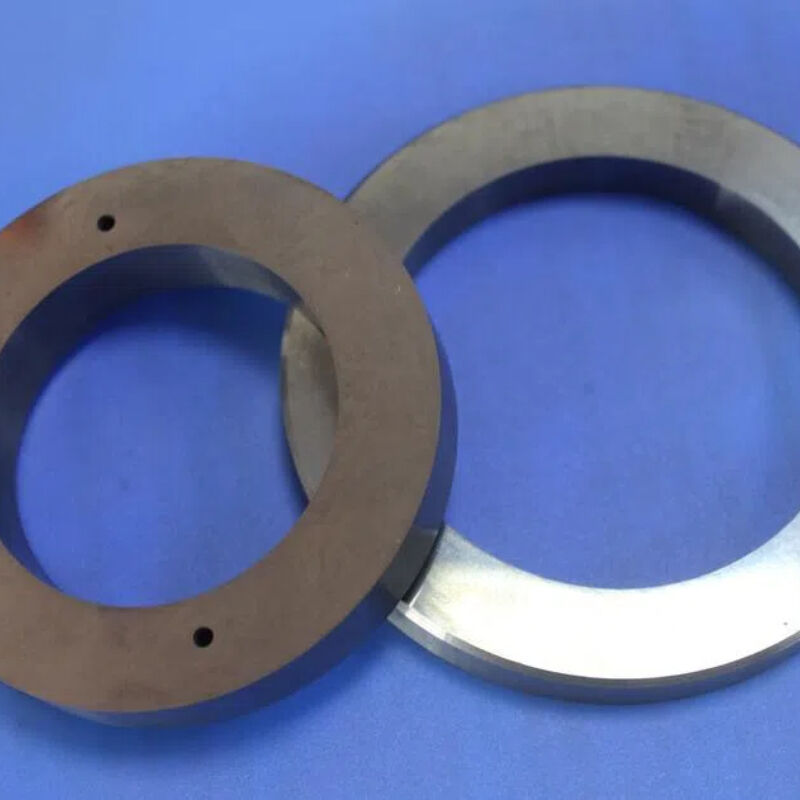

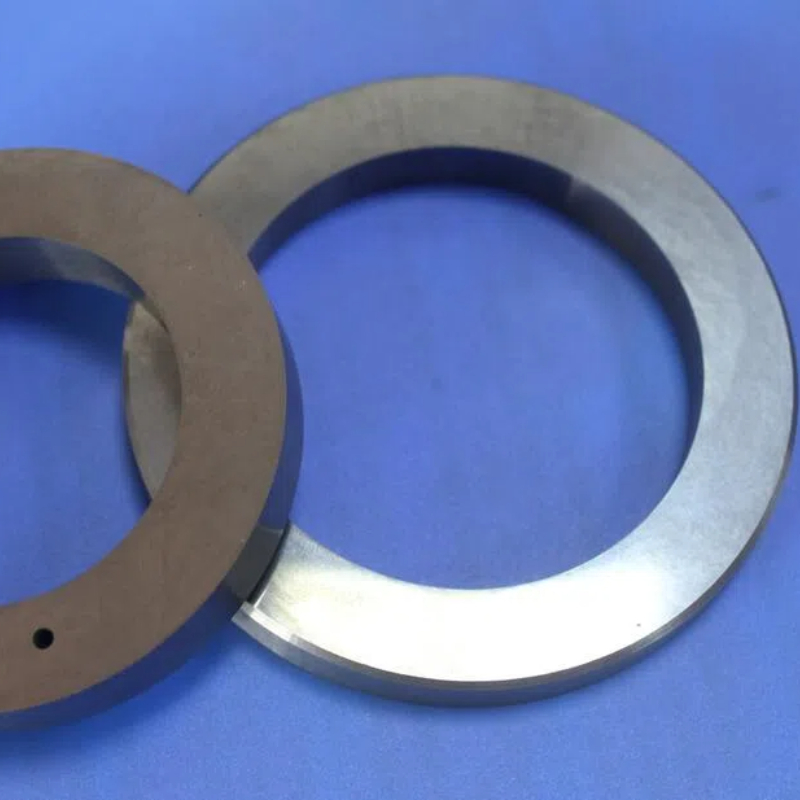

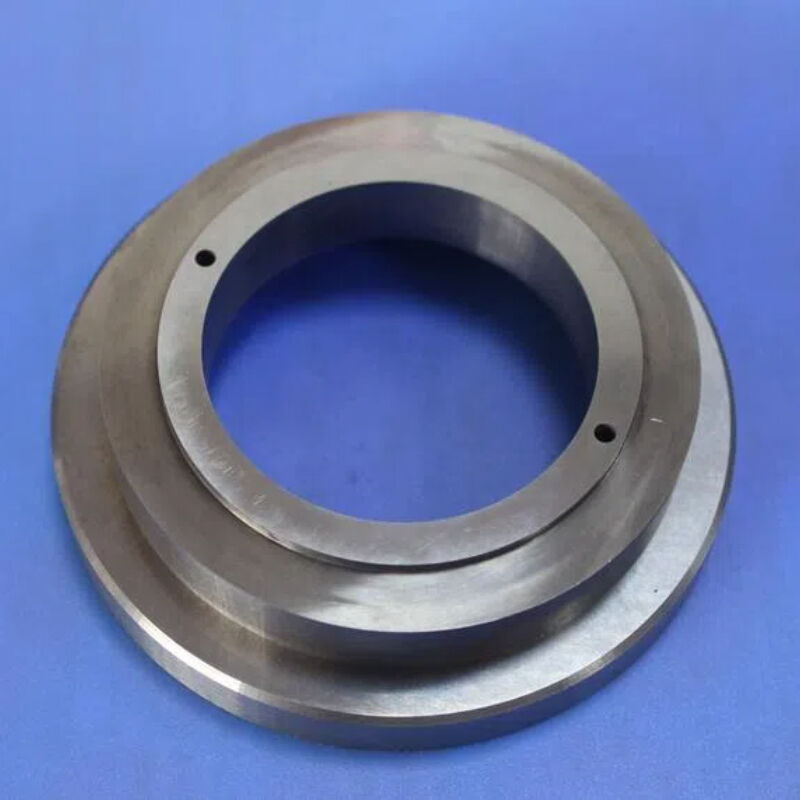

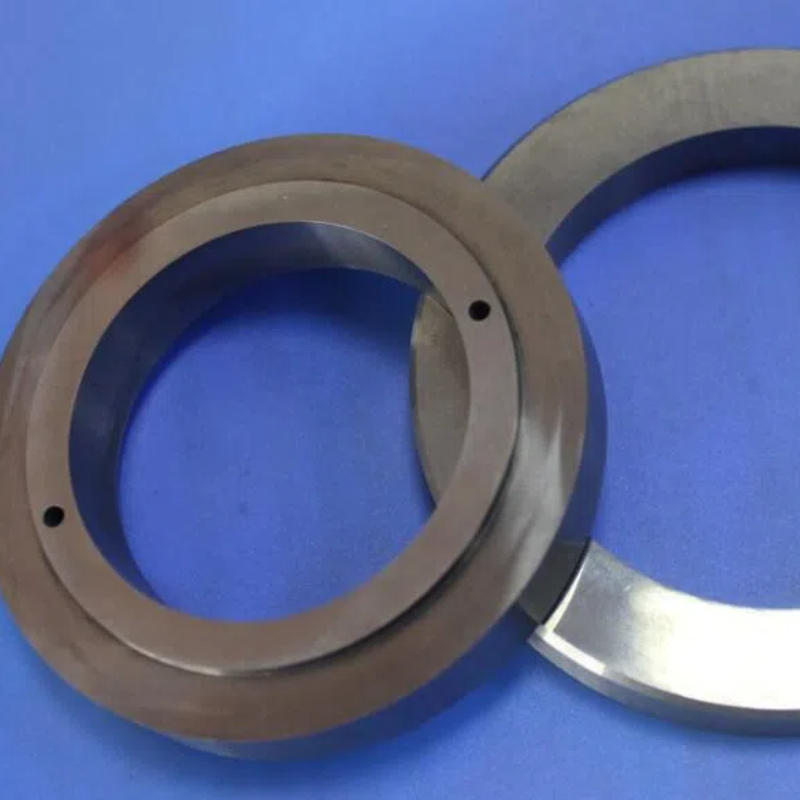

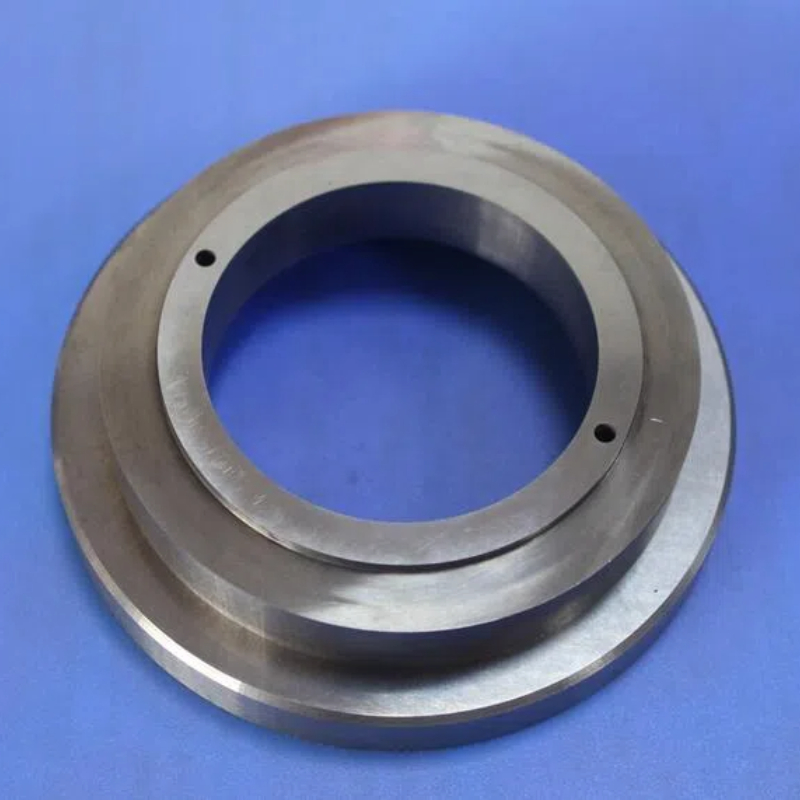

Уплотнения вакуумного насоса из немагнитного сплава WC-Ni. Коррозионностойкие уплотнительные кольца для агрессивных и чистых сред.
Обзор продукта: за пределами стандартных материалов уплотнений
Уплотнения вакуумных насосов сталкиваются с одними из самых суровых условий в промышленном оборудовании: химические пары, разъедающие обычные материалы, абразивные частицы, ускоряющие износ, а также строгие требования к чистоте, исключающие использование стандартных смазочных материалов.
В большинстве уплотнений из карбида вольфрама используется связка кобальта (Co), которая обеспечивает превосходную износостойкость, но имеет два фундаментальных ограничения: высокая магнитная проницаемость, мешающая работе чувствительных инструментов, и плохая коррозионная стойкость в агрессивных химических средах.
НашУплотнения вакуумных насосов из немагнитного сплава WC-Niразработаны для преодоления обоих. Заменив кобальт на никель в качестве связующей фазы, эти уплотнения обеспечивают магнитную нейтральность и превосходную химическую стойкость, сохраняя при этом исключительную твердость и износостойкость, которые делают карбид вольфрама отраслевым стандартом для поверхностей механических уплотнений.
Почему WC-Ni используется в уплотнениях вакуумных насосов?
Поверхности уплотнения в вакуумном насосе являются основным барьером между вакуумированной камерой и внешней средой. Они должны предотвращать утечку газа и жидкости (часто до уровня ≤10⁻⁶ Па), выдерживая при этом трение, химическое воздействие и термическое напряжение.
| Свойство |
WC-Ni уплотнение |
Уплотнение WC-Co |
SiC уплотнение |
| Магнитная проницаемость |
< 1,002 |
1,5 - 2,0 |
< 1,001 |
| Твердость (HRA) |
89 - 92 |
89 - 92 |
88 - 92 |
| Коррозионная стойкость |
Отличный |
Умеренный |
Отличный |
| Носите жизнь |
10-50x углерода |
Исключительный |
Высокий |
| Максимальная температура |
800 °С |
800°С |
1300°С |
| Связующая система |
Никель (Ni) |
Кобальт (Со) |
Н/Д (керамика) |
Характеристики материала: преимущество никеля
1. Превосходная коррозионная стойкость
В отличие от марок с кобальтовой связкой, которые корродируют в кислой среде, уплотнения из WC-Ni обеспечивают превосходную стойкость к химическому воздействию:
- Нефтеперерабатывающие и нефтехимические заводы: устойчивы к соединениям углеводородов и серы.
- Заводы по производству удобрений и фармацевтика: выдерживают воздействие аммиака и сред на основе аминов.
- Горнодобывающие и целлюлозные заводы: выдерживают высокую кислотность и жидкости с высоким содержанием твердых частиц.
2. Истинные немагнитные характеристики (μ < 1,002)
Благодаря использованию никеля в качестве связующего материал уплотнения полностью не содержит ферромагнитных элементов:
- Нулевая магнитная подпись: Никакого вмешательства в чувствительную метрологию полупроводников.
- Нет притяжения черных частиц: Устраняет риск загрязнения при чистом производстве.
- МРТ и ядерная совместимость: Необходим для чувствительных измерительных сред.
3. Исключительная твердость и износостойкость.
Твердость WC-Ni постоянно достигает89-92 ХРА(ок. 1600-1900 HV), плотностью14,8-15,0 г/см³:
- Срок службы в 10–50 раз выше по сравнению с карбоновыми или углеграфитовыми уплотнениями.
- Стабильность размеров обеспечивает герметичность на микронном уровне в течение миллионов циклов.
- Высокая прочность на сжатие (>4000 МПа) выдерживает высокие перепады давления.
4. Высокая температура и высокая скорость.
Карбиды WC-Ni рекомендуются для механических уплотнений, работающих под высоким давлением, высокой скоростью, высокой температурой, в агрессивных средах и средах, содержащих твердые частицы.
Зачем использовать WC-Ni в уплотнениях вакуумных насосов? Прикладное мышление
1. Химическая и агрессивная среда.
Тенденция отрасли: увеличение использования агрессивных химикатов в камерах травления полупроводников и фармацевтических реакторах. Уплотнения WC-Ni устойчивы к химическому воздействию там, где альтернативы кобальту неэффективны.
2. Безмасляные и чистые системы
Тенденция в отрасли: рост количества сухих насосных систем для производства полупроводников. Немагнитные уплотнения WC-Ni поддерживают чистоту системы, предотвращая при этом магнитное загрязнение.
3. Высокотемпературные процессы.
Тенденция в отрасли: современные вакуумные печи и термическая обработка увеличивают рабочие температуры. Уплотнения WC-Ni сохраняют механические свойства при повышенных температурах.
Руководство по выбору марки материала
| Оценка |
Ni-связующее (мас.%) |
Твердость (HRA) |
Плотность (г/см³) |
Лучшие приложения |
| YN6 |
6% |
89,5 |
14,7 |
Химическая стойкость общего назначения |
| YN6A |
6% |
91,0 |
14,8 |
Высокая твердость, общие условия эксплуатации в парах химических веществ. |
| YN8 |
8% |
88,5 |
14,6 |
Повышенная прочность, ударопрочность |
| YN13 |
10-13% |
87,0-88,0 |
14,2-14,4 |
Максимальная коррозионная стойкость |
| WC-Ni-Cr |
Собственный |
89,0-90,0 |
14,4-14,6 |
Повышенная коррозионная стойкость к агрессивным кислотам |
| WC-Ni мелкозернистый |
6-8% |
91,0-92,0 |
14,8-14,9 |
Превосходная износостойкость для высокоскоростных насосов |
Готовы заменить уплотнения вакуумного насоса на немагнитный сплав WC-Ni?
Свяжитесь с нами для получения технической консультации — пришлите характеристики вашего насоса или чертеж уплотнения, чтобы получить оперативное ценовое предложение.
