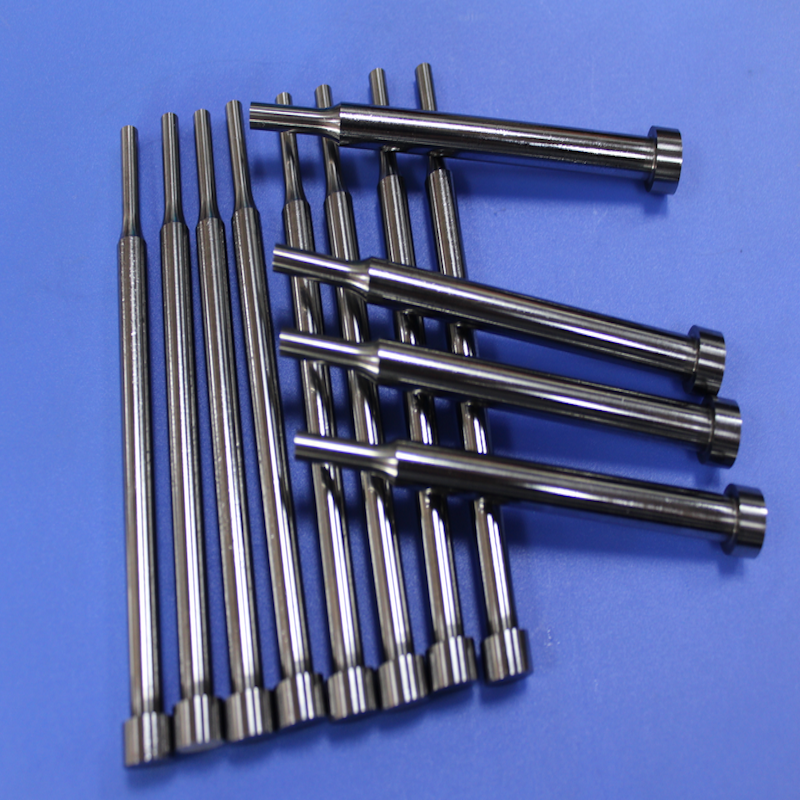

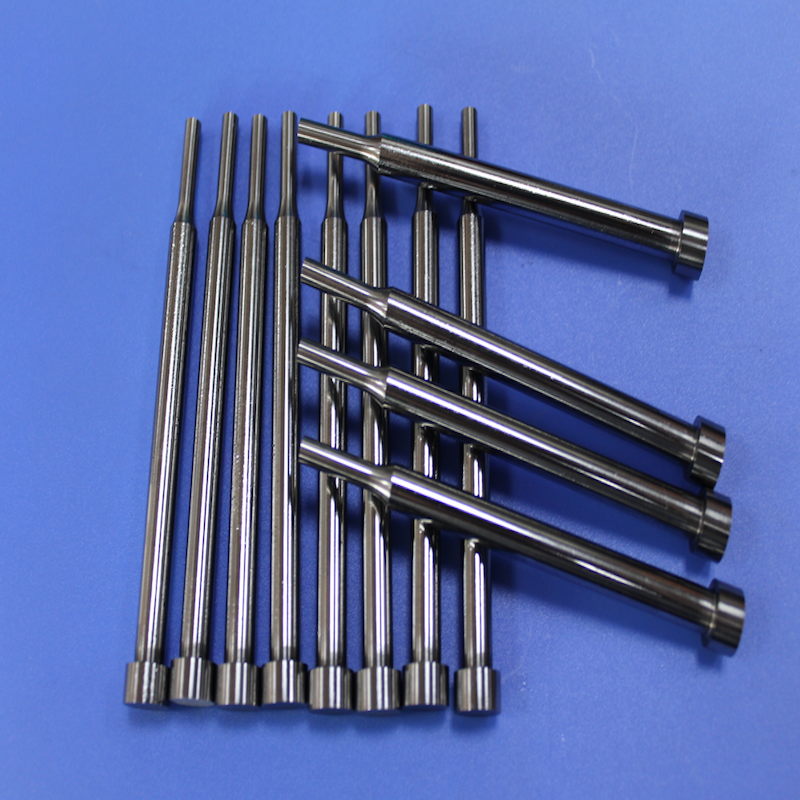

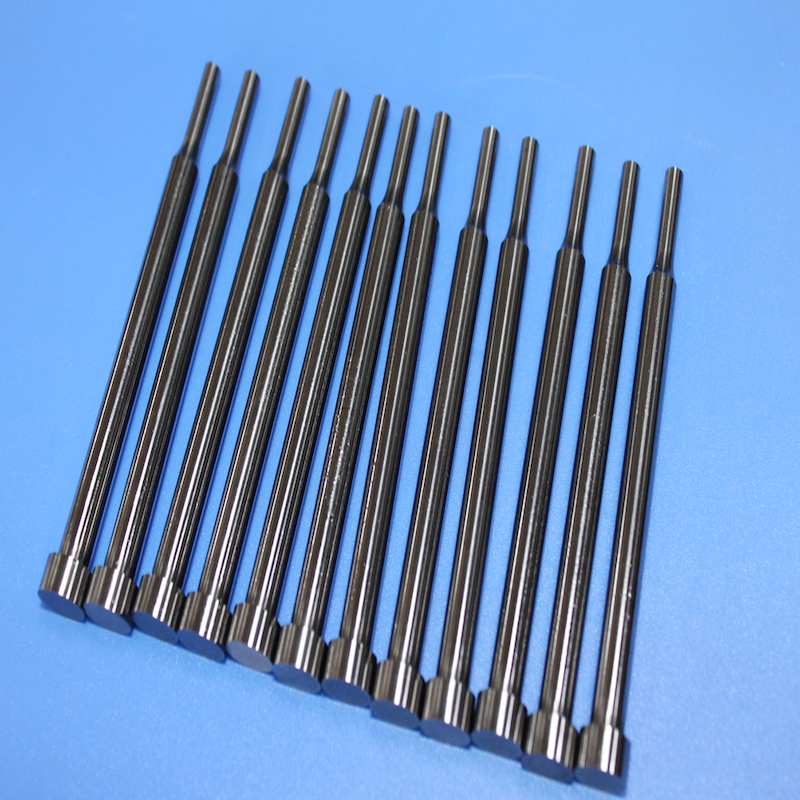

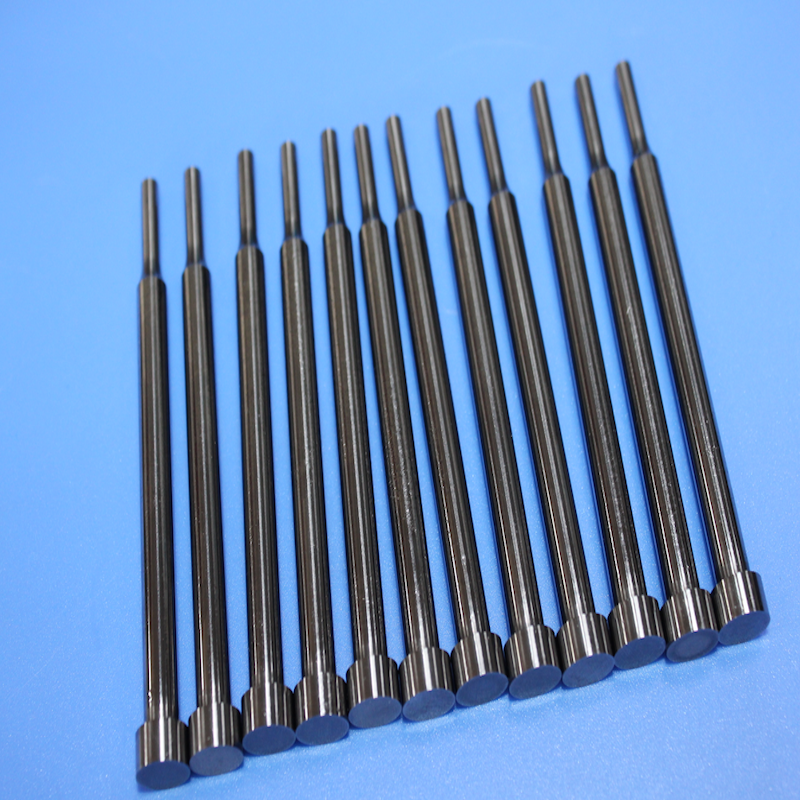

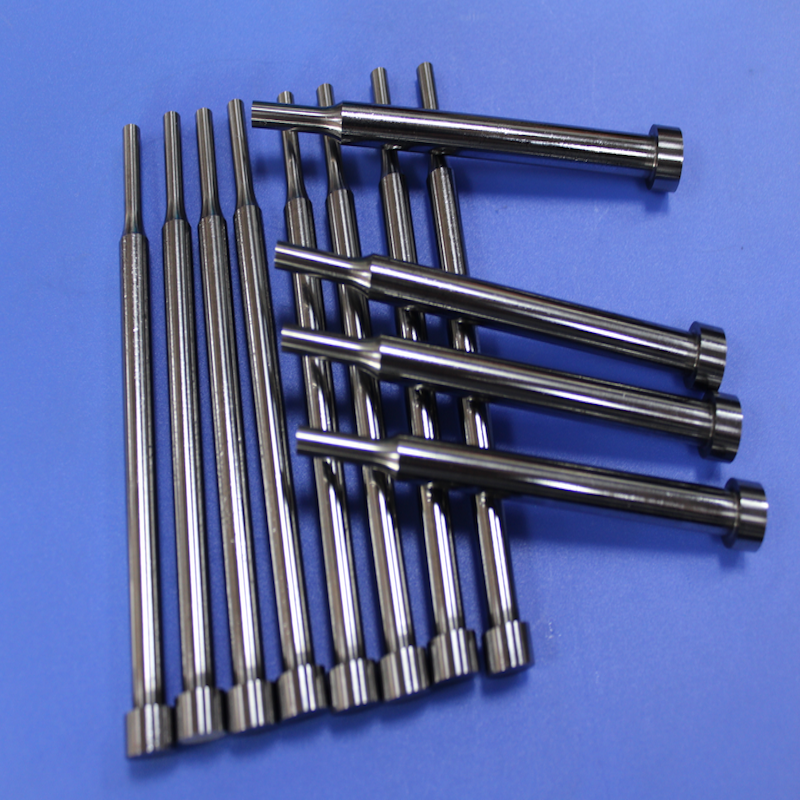

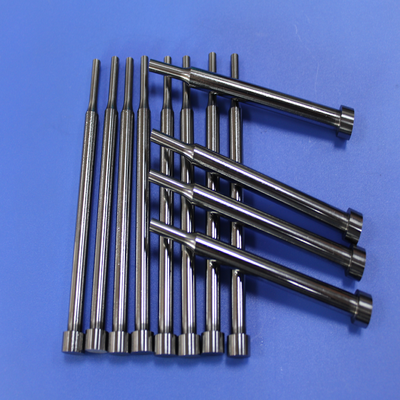

Пуансоны из карбида вольфрама. Пуансоны для прецизионной штамповки и холодной высадки для быстроизнашивающихся инструментов.
Обзор продукта: прецизионный сердечник штамповочных штампов
При крупносерийной штамповке металла и холодной штамповке пуансоны являются важнейшими компонентами, которые разделяют, формируют или обрабатывают материал при каждом ходе пресса. Когда пуансоны изнашиваются преждевременно, неожиданно выходят из строя или производят несовместимые детали, затраты на простой, брак и потерю производительности немедленно и значительно возрастают.
Наши пуансоны из карбида вольфрама тщательно разработаны, чтобы стать надежными и долговечными основными компонентами ваших операций штамповки. Эти пуансоны изготовлены из твердого сплава премиум-класса с использованием процессов порошковой металлургии и прецизионного шлифования, что обеспечивает чрезвычайно высокую твердость, превосходную износостойкость и микронную точность, необходимую для высокоскоростной штамповки, холодной высадки и прецизионного формования.
Пуансоны из карбида вольфрама, также известные как пуансоны из цементированного карбида, пуансоны для штамповки из цементированного карбида или пуансоны из вольфрамовой стали, являются отраслевым стандартом в тех случаях, когда обычные пуансоны из инструментальной стали не могут обеспечить достаточный срок службы или стабильность размеров.
Материаловедение
Карбид вольфрама (WC-Co) — это композиционный материал, получаемый методом порошковой металлургии путем смешивания порошка карбида вольфрама с металлическим связующим (обычно кобальтом) и спекания при высоких температурах. В результате этого процесса получается материал с исключительными механическими свойствами:
| Свойство |
Карбид вольфрама пуансон |
Обычный стальной пуансон |
Выгода |
| Твердость |
HRA 89-92 (эквивалент HRC 87-92) |
СПЧ 58-62 |
Превосходная износостойкость— сохраняет остроту режущей кромки |
| Износостойкость |
5-8× сталь |
Базовый уровень |
Срок службы в 30 раз дольшев непрерывной работе |
| Прочность на сжатие |
≥4000 МПа |
~2000 МПа |
Выдерживает высокие усилия штамповкибез деформации |
| Плотность |
14,0-15,0 г/см³ |
~7,8 г/см³ |
Более высокая масса—улучшает стабильность при высокоскоростных операциях |
| Коррозионная стойкость |
Отличный |
Умеренный |
Нет ржавчины— идеально подходит для влажных сред или сред с высоким содержанием охлаждающей жидкости |
Микронная точность
Наши пуансоны изготавливаются с жесткими размерными допусками:
- Точность:Стандартно ±0,002 мм, доступно ±0,001 мм
- Поверхностная обработка:Ra 0,4 или выше, с возможностью зеркальной полировки.
- Округлость:≤0,001 мм
- Концентричность:≤0,002 мм
Такой уровень точности обеспечивает стабильное качество деталей, снижение процента брака и надежную работу при высокоскоростных операциях штамповки с несколькими полостями.
Руководство по выбору классов
Пуансоны из карбида вольфрама доступны в нескольких марках, каждая из которых оптимизирована для конкретного применения. Общие оценки включают:
| Оценка |
ТУАЛЕТ (%) |
Ко (%) |
Плотность (г/см³) |
Твердость (HRA) |
ТРС (МПа) |
Лучшие приложения |
| YG6 |
94 |
6 |
14,5-14,9 |
~89,5 |
~1380 |
Общая штамповка, вырубка тонкого листа |
| YG6X |
94 |
6 |
14,6-15,0 |
~91 |
~1500 |
Прецизионная штамповка, тонкая вырубка |
| YG8 |
92 |
8 |
~14,8 |
~89,5 |
~2200 |
Тяжелая штамповка, ударопрочные применения |
| YG15 |
85 |
15 |
~14,0 |
~87,5 |
~2800 |
Холодная высадка, штамповка под большим напряжением, ковочный инструмент |
| YG20 |
80 |
20 |
~13,5 |
~85,5 |
~3200 |
Тяжелый удар, детали часов, маленькие винты |
Руководство по выбору
- YG6/YG6X:Повышенная твердость для прецизионной вырубки и тонких материалов.
- YG8:Сбалансированная износостойкость и прочность для общей штамповки.
- YG15/YG20:Повышенная прочность при холодной высадке, тяжелой штамповке и ударных нагрузках.
Ключевые области применения и отрасли
Пуансоны из карбида вольфрама являются важными компонентами во многих отраслях промышленности:
Автомобильное производство
- Штамповка панели кузова:Вырубка и прошивка кузовных панелей автомобилей (толщина 0,5-3мм)
- Производство крепежа:Холодная высадка болтов, гаек, винтов и заклепок.
- Шасси и конструктивные элементы:Штамповка из высокопрочной стали
Электроника и электрика
- Клеммы разъема:Высокоскоростная штамповка прецизионных контактов
- Ведущие кадры:Точная заглушка выводных рамок микросхем
- Компоненты батареи:Штамповка банок аккумуляторов и электрических контактов
Бытовая техника
- Металлические корпуса:Штамповка панелей холодильника, стиральной машины и кондиционера.
- Внутренние компоненты:Точная вырубка мелких деталей бытовой техники
Аэрокосмическая и оборонная промышленность
- Высокопрочные сплавы:Штамповка материалов аэрокосмического назначения
- Экстремальные условия:Инструменты для требовательных высокотемпературных применений
Медицинское оборудование
- Хирургические инструменты:Прецизионная штамповка медицинского инструмента
- Имплантируемые компоненты:Высокоточная формовка медицинских деталей
Общая металлообработка
- Прогрессивная штамповка:Высокоскоростные операции штамповки на нескольких станциях
- Экструзия и формовка:Инструменты для холодной штамповки и экструзии
Часто задаваемые вопросы (FAQ)
В1: В чем разница между пуансонами из карбида вольфрама и пуансонами из стали?
Пуансоны из карбида вольфрама обеспечивают значительно более высокую твердость (HRA 89-92 по сравнению с HRC 58-62), в 5-8 раз большую износостойкость и в 30 раз больший срок службы при непрерывной работе. Они идеально подходят для крупносерийного производства, где стойкость инструмента и постоянство размеров имеют решающее значение.
Вопрос 2: Какой класс мне следует выбрать для моего заявления?
Для точной вырубки тонких материалов выберитеYG6 или YG6X(более высокая твердость). Для общей штамповки,YG8обеспечивает сбалансированную износостойкость и прочность. Для холодной высадки и тяжелой штамповки с ударной нагрузкой выбирайтеYG15 или YG20(более высокая прочность).
В3: Каких допусков вы можете достичь?
Мы достигаем допусков на диаметр стандарта ±0,002 мм, а для высокоточных применений доступно ±0,001 мм. Чистота поверхности может достигать Ra 0,2 или выше при зеркальной полировке.
Вопрос 4: Как долго служат пуансоны из карбида вольфрама по сравнению со сталью?
При непрерывной штамповке пуансоны из карбида вольфрама позволяют достичьСрок службы в 30 раз превышает срок службы стальных пуансонов. Фактический срок службы зависит от конкретного применения, штампуемого материала и условий эксплуатации.
В5: подходят ли эти пуансоны для высокоскоростной штамповки?
Да. Пуансоны из карбида вольфрама специально разработаны для высокоскоростных операций штамповки, сохраняя стабильность размеров и остроту режущей кромки на скоростях 100-300 ударов в минуту.
В6: Предлагаете ли вы пуансоны индивидуальной геометрии?
Да. Мы производим пуансоны в точном соответствии с вашими спецификациями, включая нестандартные профили наконечников, ступенчатую конструкцию и специальную геометрию. Пожалуйста, предоставьте свой чертеж или требования для быстрого предложения.
