Твердосплавная износостойкая деталь из твердого металла для промышленного использования

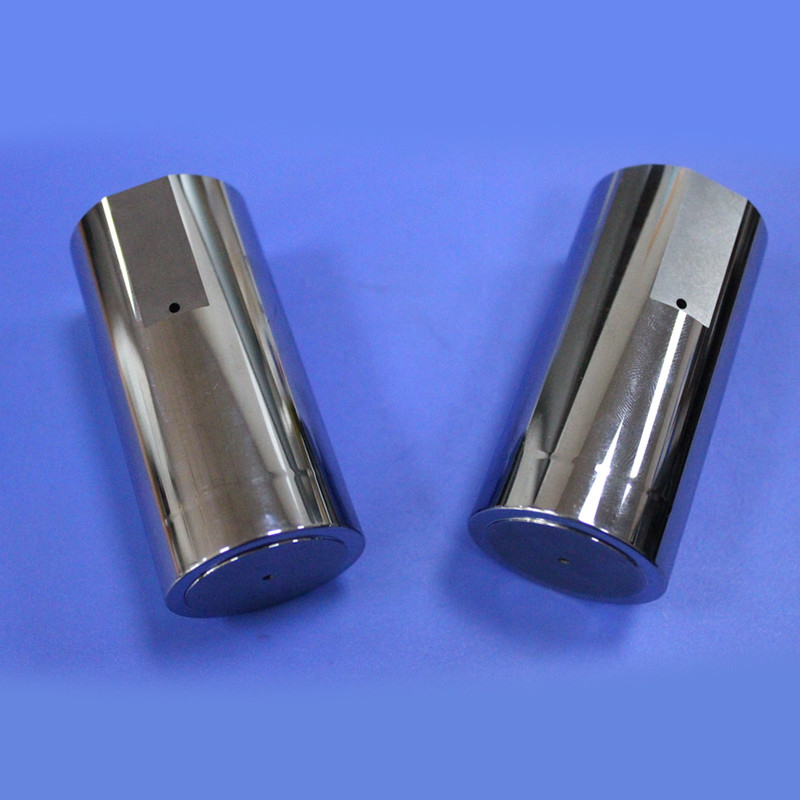

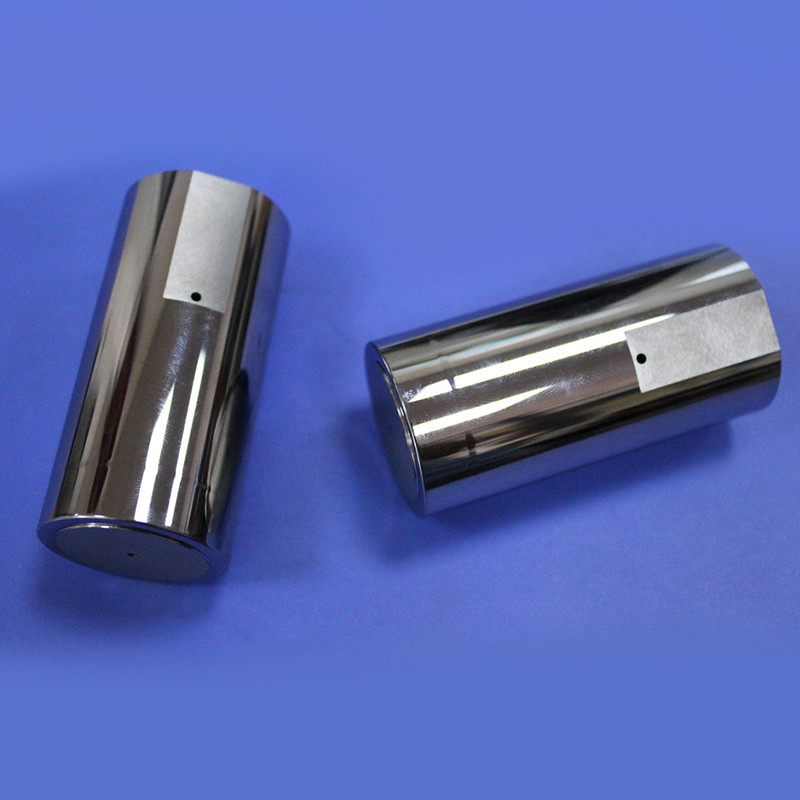

Эта серия твердосплавных пуансонов разработана специально для пресс-формы торцевой крышки BM-B-2 группы Panasonic, предназначенной для прецизионной штамповки внутренних диаметров.
Назначение и особенности
Эти изготовленные на заказ твердосплавные пуансоны соответствуют строгим стандартам Panasonic Group по химическому составу, физическим свойствам и стандартам ROHS EU. Свойства материала обеспечивают исключительную производительность в сложных промышленных условиях.
Размерные характеристики
Основные размеры:
• Φ47.03 (±0.002) * Φ47 * Φ40 * Φ3 * M12-25 * 94.40
• Φ47.025 (±0.002) * Φ47 * Φ40 * Φ3 * M12-25 * 94.40

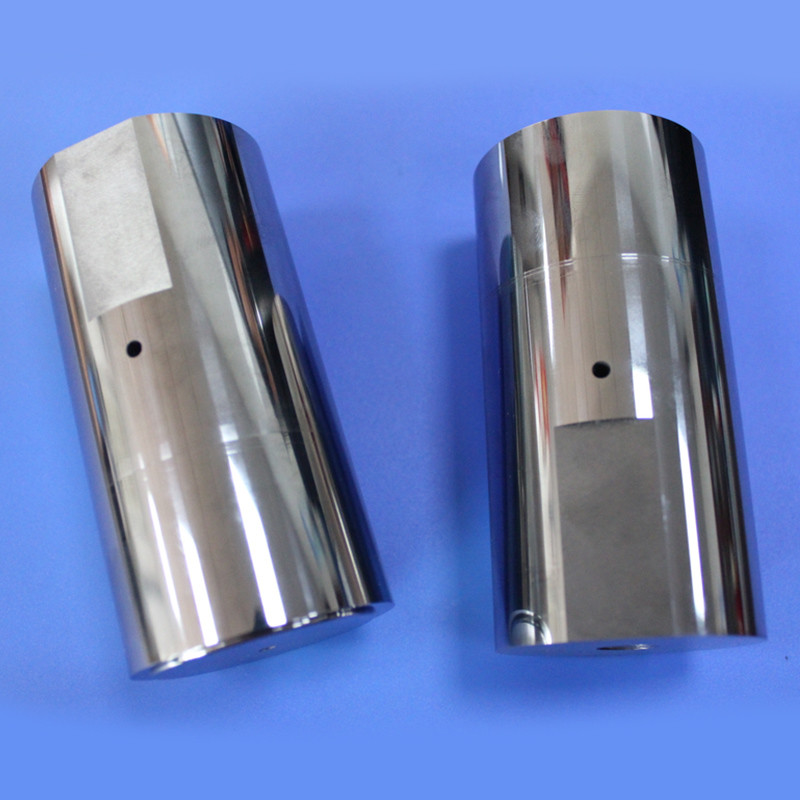

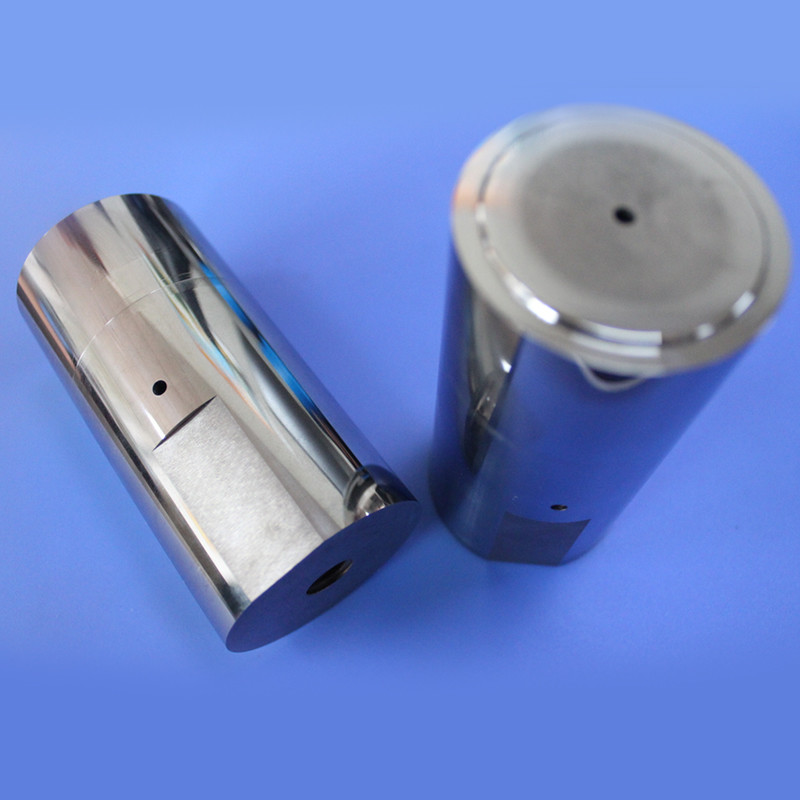

По сравнению с обычными твердосплавными пуансонами, эти твердосплавные версии имеют большие размеры наружного диаметра с жесткими допусками ±0,002. Конструкция включает в себя радиусные переходы R0,50 и R1,00 между диаметрами, резьбу M12 в нижней части с глубиной 25 мм и воздушное отверстие Φ3, проходящее на 50,9 мм от верха до боковой стороны. Общая длина составляет 94,4 мм.
Технический чертеж
История производства
Sanxin Tungsten Carbide, дочерняя компания Panasonic Group, специализируется на прецизионной обработке твердосплавных компонентов на заказ. Мы предоставляем нестандартные пуансоны, изготовленные в соответствии со спецификациями и чертежами заказчика.
Твердосплавные материалы, произведенные с использованием передовых процессов порошковой металлургии, обладают превосходными характеристиками твердости, прочности и ударной вязкости, что делает их идеальными для применения в пуансонах пресс-форм в операциях штамповки.
Основные эксплуатационные характеристики
- Высокопроизводительная конструкция из твердого сплава для промышленного производства
- Индивидуальные формы, разработанные для конкретных требований к продукту
- Возможности пакетной обработки отверстий
- Повышенная эффективность операций штамповки
- Совместимость с несколькими операциями штамповки
- Прецизионное производство с точностью ±0,002 мм
Свойства материала
| Параметр |
Спецификация |
| Содержание кобальта |
6%-20% |
| Плотность (г/см³) |
14.0-14.5 |
| Твердость |
87-92.0 HRA |
| Размер зерна |
0.6-1.2 μm |
| Прочность на изгиб |
4000 МПа |
| Модуль упругости (ГПа) |
490 |
| Коэффициент теплового расширения (10⁻⁶/°C) |
5.4 |
Изготовление на заказ: Все твердосплавные пуансоны изготавливаются на заказ в соответствии с чертежами заказчика с требованиями к точности ±0,002 мм, что обеспечивает оптимальную производительность в ваших конкретных промышленных применениях.
