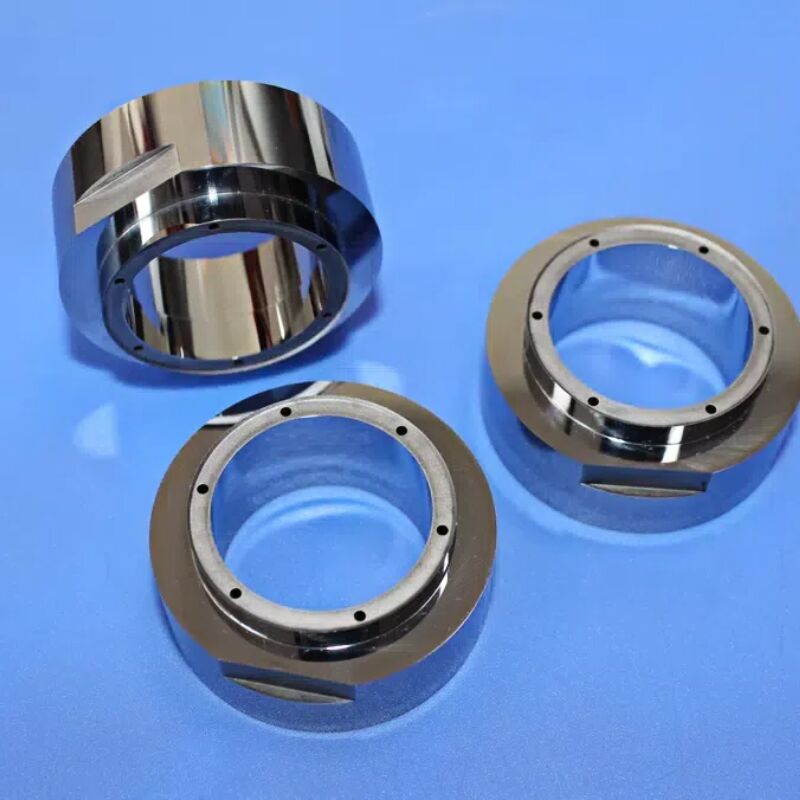

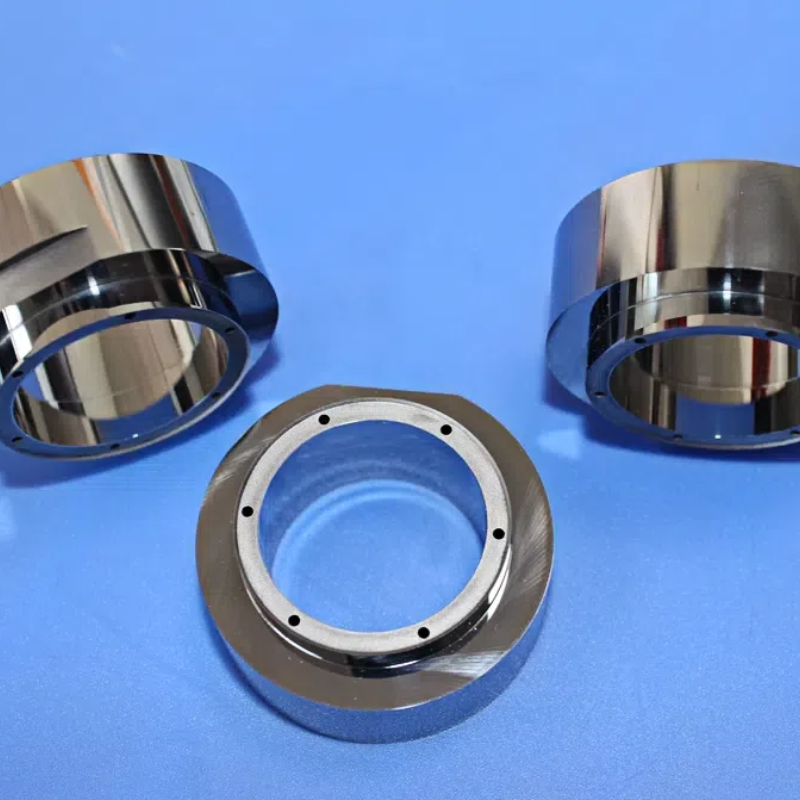

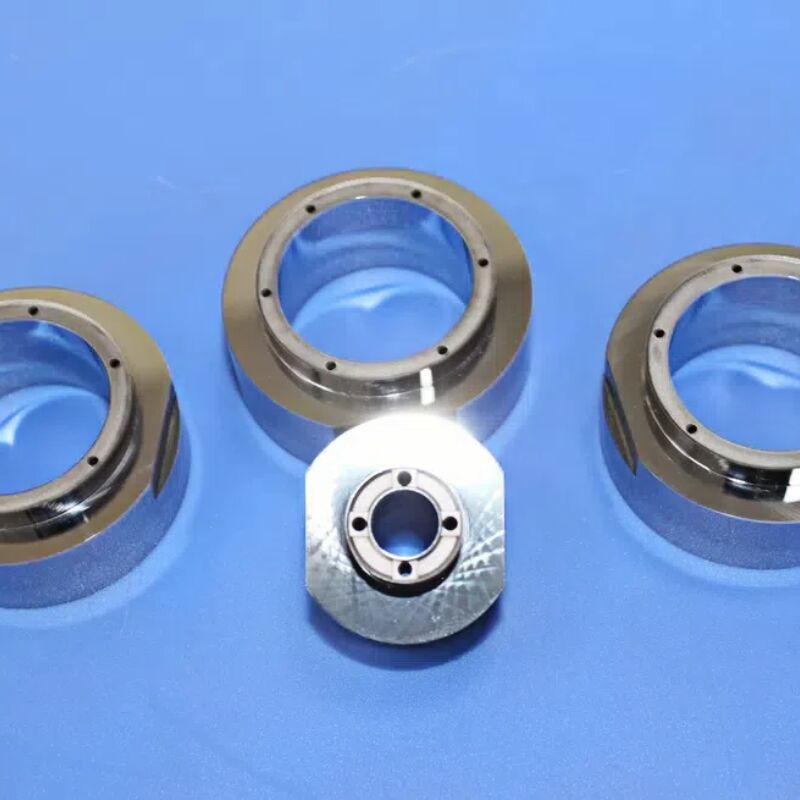

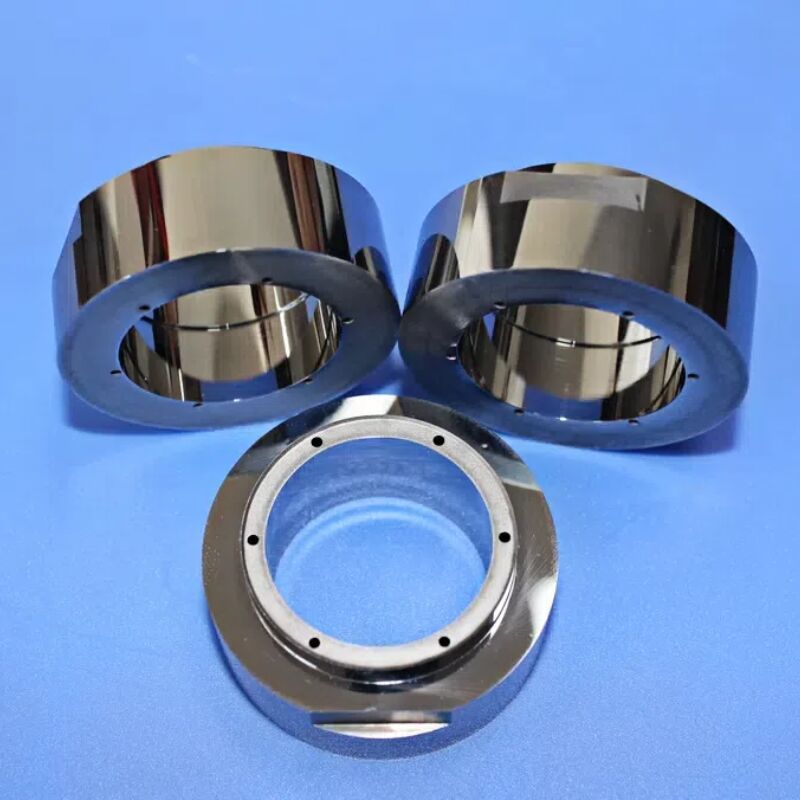

Non-Magnetic WC-Ni Alloy Ejector Pin Guide Bushing for High Precision Injection Molding
Non-Magnetic WC-Ni Alloy Ejector Pin Guide Bushing for High Precision Injection Molding Non-Magnetic WC-Ni Alloy Ejector Pin Guide Bushing for High Precision Injection Molding Non-Magnetic WC-Ni Alloy Ejector Pin Guide Bushing for High Precision Injection Molding Non-Magnetic WC-Ni Alloy Ejector Pin Guide Bushing for High Precision Injection Molding Non-Magnetic WC-Ni Alloy Ejector Pin Guide Bushing for High Precision Injection Molding

Направляющая втулка выталкивателя из немагнитного сплава WC-Ni для высокоточного литья под давлением

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Sanxin
Сертификация: ISO
Номер модели: SX1297
Оплата и доставка Условия:
Количество мин заказа: 2
Время доставки: 5-30 дней
Условия оплаты: Т/Т,Л/К,Вестерн Юнион
Контакт
  • Подробная информация
  • Характер продукции

Подробная информация
Износостойкость: Отличный Плотность: 14,5 - 15,0 г/см³
Отделка поверхности: Молочные и полированные Образцы: Доступный
Категории: Цементированный карбидный инструмент, сцепление Функции: Высокая точность
Услуга: ОЭМ и ОДМ Химический состав: WC+Co+Ni
Долговечность: Долгоиграющий Цель: Механическое запечатывание
Твердый магнитный: 10-400 кДж/м³ Пластичность: Хорошая пластичность и механизм
Выделить:

Немагнитная направляющая втулка выталкивающего штифта

,

Прецизионная направляющая для пресс-форм из сплава WC-Ni

,

Высокоточная твердосплавная направляющая втулка

Характер продукции

Бесштоковые направляющие втулки из карбида без магнитных свойств
Прецизионная направляющая втулка из сплава WC-Ni для литья под давлением
Обзор продукта
В высокоточных машинах для литья под давлением направляющие втулки для выталкивателей обеспечивают плавное извлечение, поддерживают качество деталей и продлевают срок службы пресс-формы. Для магниточувствительных материалов или сред с чувствительностью к электромагнитным помехам стандартные стальные втулки несут риск магнитного загрязнения и преждевременного износа.
Наши бесштоковые направляющие втулки из карбида без магнитных свойств решают эти проблемы, используя специализированный сплав WC-Ni (карбид вольфрама-никель), обеспечивая абсолютную магнитную нейтральность, исключительную износостойкость и точность на микронном уровне.
Основные технологии и преимущества конструкции
  • Гарантированная немагнитность (μ < 1.002) - связующее на основе никеля исключает ферромагнитные элементы, обеспечивая нулевое магнитное притяжение и отсутствие помех для чувствительных магнитных полей
  • Исключительная износостойкость - твердость 90-92 HRA обеспечивает срок службы в 50-100 раз дольше, чем у инструментальной стали, снижая затраты на техническое обслуживание и общую стоимость владения
  • Превосходное качество поверхности - зеркальная полировка до Ra 0.1-0.2 мкм минимизирует трение и образование частиц
  • Оптимизированная поддержка выталкивателя - прецизионно подобранные зазоры (0.005-0.015 мм) и сбалансированная толщина стенки предотвращают отклонение и поломку штока
Технические характеристики
Параметр Стандартные возможности Вариант высокой точности
Материал Немагнитный сплав WC-Ni Несколько марок для баланса износостойкости/коррозионной стойкости
Твердость 90-92 HRA Постоянная по всей толщине
Диапазон внутреннего диаметра (ID) Ø1 мм - Ø50 мм Доступны нестандартные размеры
Допуск внутреннего диаметра H6 / h6 (±0.004 мм) H4 / h4 (±0.002 мм) или точнее
Допуск наружного диаметра (OD) g6 / h6 (±0.004 мм) Индивидуальная подгонка под основание пресс-формы
Концентричность (ID к OD) ≤ 0.005 мм ≤ 0.003 мм
Качество поверхности (отверстие) Ra 0.4 мкм (шлифовка) Ra 0.1-0.2 мкм (притирка/полировка)
Особые возможности Доступны канавки для смазки, фланцы, ступенчатые наружные диаметры, безголовые исполнения
Сравнение производительности
Свойство Немагнитная карбидная втулка Закаленная стальная втулка (SKD61) Стандартная карбидная втулка (WC-Co)
Магнитная проницаемость < 1.002 (немагнитная) > 100 (сильно магнитная) 1.5-2.0 (магнитная)
Твердость 90-92 HRA 50-55 HRC 90-92 HRA
Срок службы при износе Миллионы циклов Умеренная Исключительный
Коррозионная стойкость Отличная (никелевое связующее) Хорошая Хорошая
Теплопроводность Высокая (сравнима с BeCu) Умеренная Высокая
Идеальное применение Медицина, электроника, формование ферритов Общего назначения Не для магниточувствительных применений
Критические функции направляющих пресс-форм
  • Соединение и выравнивание плит выталкивателей с основанием пресс-формы для точного выравнивания штоков
  • Поддержание оптимального зазора между штоком и втулкой для предотвращения заедания или чрезмерного износа
  • Выдерживание боковых сил, вызывающих отклонение, изгиб или поломку штока
  • Продление срока службы пресс-формы за счет снижения износа штоков выталкивателей и плит пресс-формы
Целевые применения и отрасли
Отрасль Применение Преимущества
Производство медицинских изделий Компоненты шприцев, имплантируемые детали, расходные материалы для диагностики Отсутствие магнитного загрязнения, совместимость с чистыми помещениями, коррозионная стойкость
Производство магнитных материалов Ферритовые сердечники, компоненты из магнитных полимеров, связные магниты Абсолютная немагнитность предотвращает намагничивание материала
Электроника и разъемы Прецизионные разъемы, микропереключатели, корпуса датчиков Износостойкость для материалов, армированных стекловолокном, стабильное извлечение
Производство оптических компонентов Держатели линз, световоды, прецизионные оптические детали Зеркальная поверхность отверстия предотвращает царапины и образование частиц
Высокообъемное производство прецизионных деталей Автомобильная электроника, потребительские товары Увеличенный срок службы инструмента снижает время простоя на техническое обслуживание
Варианты материалов и индивидуализация
Марка Ni (вес %) Плотность (г/см³) Твердость (HRA) Применение
XN100 6.5-7.5 14.5-14.8 88.5-91.0 Общего назначения, коррозионностойкие
XN101 6.5-7.5 14.5-14.8 88.5-91.0 Повышенная прочность, износостойкость
XN300 10.0-11.0 14.2-14.6 86.5-89.5 Максимальная ударная вязкость
XN301 10.0-11.0 14.2-14.6 86.5-89.5 Высокая ударная вязкость + износостойкость
Направляющая втулка выталкивателя из немагнитного сплава WC-Ni для высокоточного литья под давлением 0
Готовы улучшить производительность вашей пресс-формы с помощью немагнитных карбидных направляющих втулок?
Свяжитесь с нами сегодня для технической консультации или индивидуального предложения.
