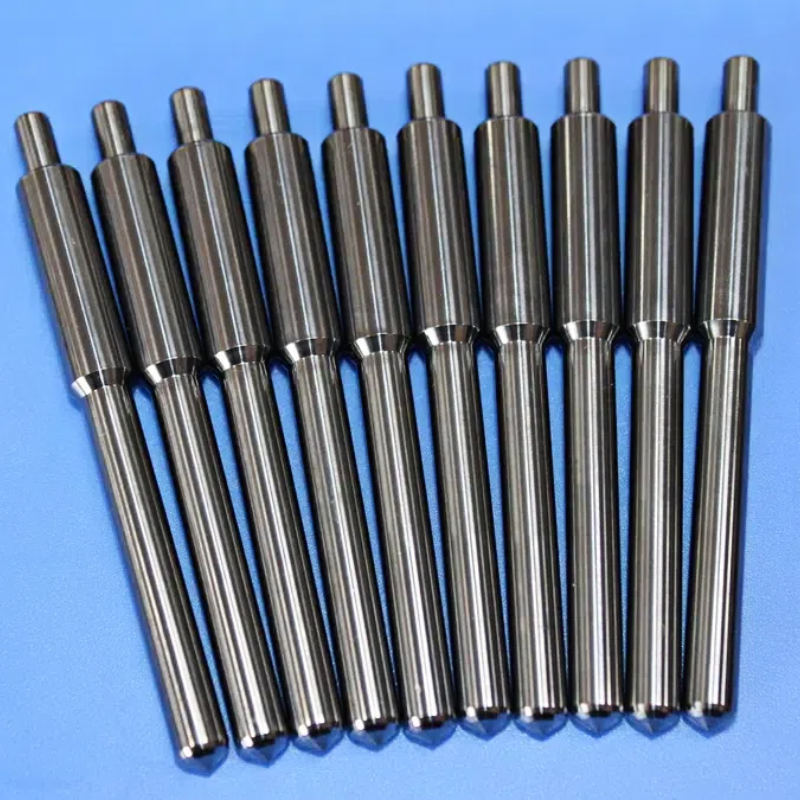

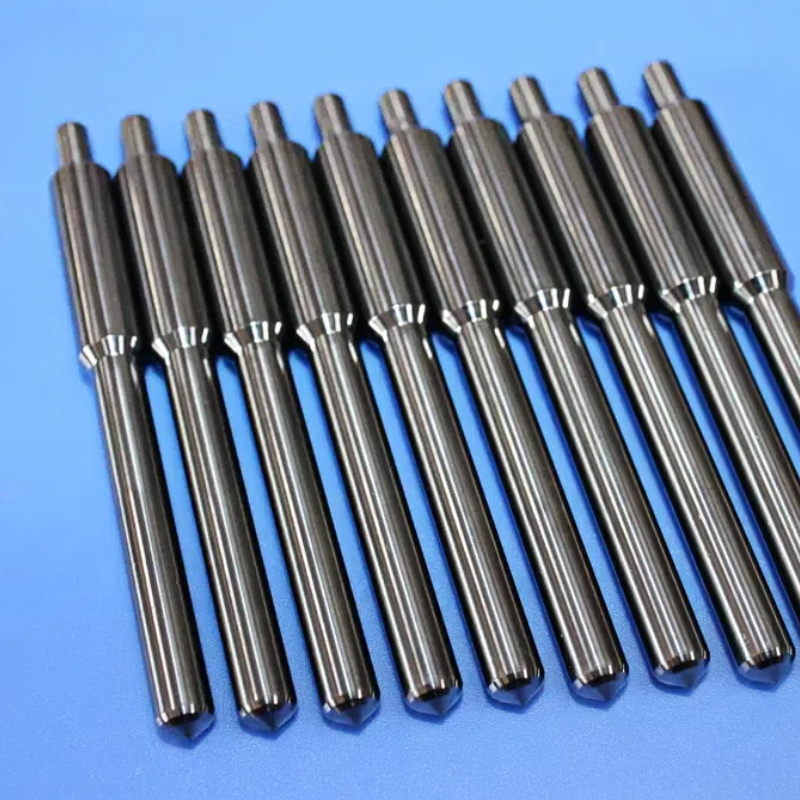

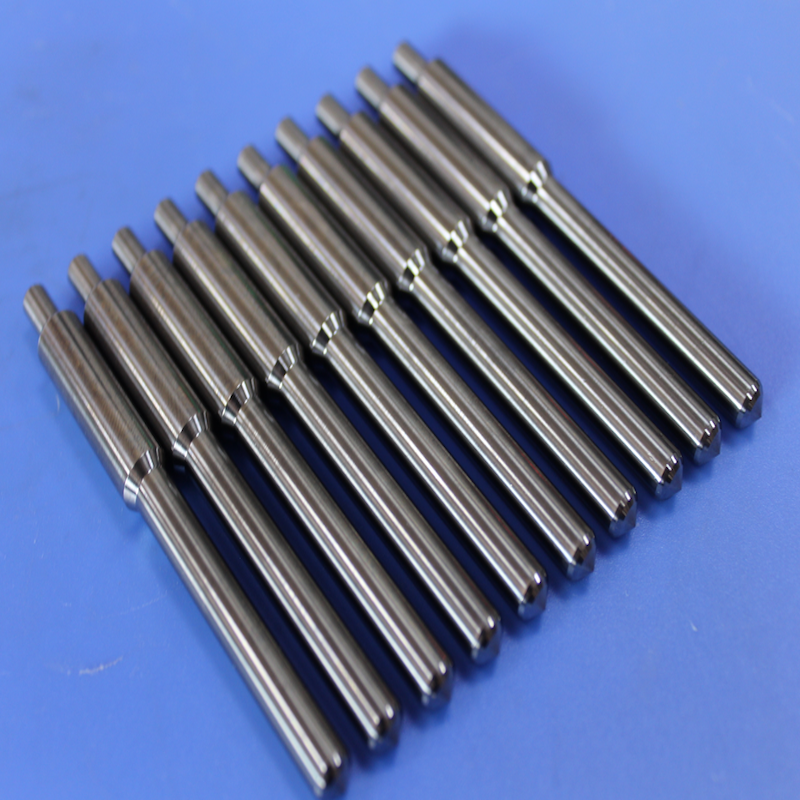

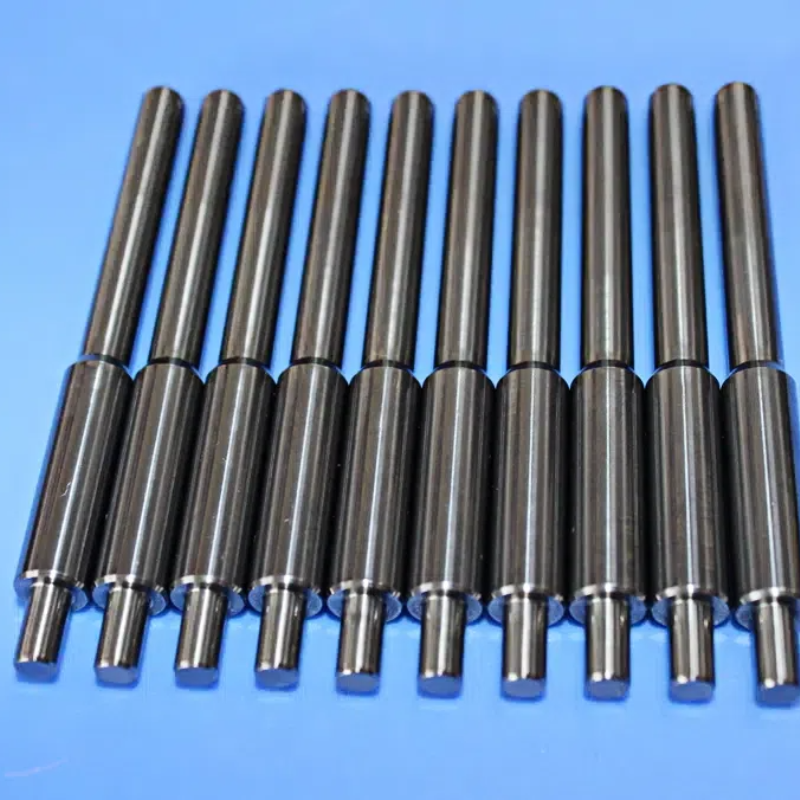

Стержни игольчатых клапанов из карбида вольфрама Высокопроизводительные иглы клапанов для точного регулирования потока и горячеканальных систем
Высокоточные стержни игольчатых клапанов из карбида вольфрама для горячеканального литья под давлением, дроссельных клапанов для нефтегазовой отрасли и промышленного регулирования потока. Твердость HRA 89-92, зеркальная полировка и исключительная износостойкость для стеклонаполненных пластиков и сред под высоким давлением. Доступны нестандартные размеры и геометрии. Запросите предложение.
Обзор продукта
В системах точного управления потоком жидкостей стержень игольчатого клапана — часто называемый «иглой клапана» или просто «иглой» — является критически важным компонентом, который регулирует поток с точностью до микрона. Будь то дозирование расплавленного пластика в горячеканальной литьевой форме, дросселирование нефти и газа под высоким давлением в задвижке на устье скважины или точное управление потоком химических веществ на перерабатывающем заводе, стержень игольчатого клапана должен выдерживать экстремальные условия: абразивные среды, высокое давление, коррозионные жидкости и миллионы рабочих циклов.
Наши стержни игольчатых клапанов из карбида вольфрама (также известные как карбидные иглы клапанов, твердосплавные игольчатые клапаны или штифты клапанов из вольфрамовой стали) разработаны для удовлетворения этих строгих требований. Изготовленные из высококачественного карбида вольфрама (WC-Co) с использованием передовых технологий порошковой металлургии, изостатического прессования и прецизионной алмазной шлифовки, эти компоненты обеспечивают исключительную твердость, износостойкость и стабильность размеров, необходимые для долговременной надежности в самых сложных применениях по управлению потоком жидкостей.
В отличие от стандартных стальных игл клапанов, которые быстро изнашиваются в абразивных средах или средах под высоким давлением, вольфрамовые иглы сохраняют свою точную коническую геометрию в течение миллионов циклов, обеспечивая постоянные характеристики потока, надежное уплотнение и увеличенный срок службы.
Основные области применения
Горячеканальное литье под давлением
В горячеканальных системах с игольчатыми клапанами игла клапана открывает и закрывает затвор для контроля потока расплавленного пластика в полость формы. Игла должна выдерживать абразивное воздействие стеклонаполненных и других конструкционных пластиков, сохраняя при этом точное уплотнение в течение миллионов циклов впрыска.
- Срок службы: 3-5 миллионов циклов при нормальных условиях эксплуатации
- Ключевое преимущество: Вольфрамовые иглы устойчивы к износу от стекловолокна, сохраняя герметичность затвора значительно дольше, чем стальные аналоги
- Широко используется в: Автомобильная, электронная, медицинская, упаковочная и потребительская промышленность
Дроссельные клапаны для нефтегазовой отрасли
В нефтепромысловых дроссельных манифольдах, фонтанной арматуре и оборудовании устья скважин игольчатые дроссельные клапаны используют иглы и седла из карбида вольфрама для контроля потока буровых жидкостей под высоким давлением, сырой нефти и природного газа.
- Рабочее давление: До 20 000 фунтов на квадратный дюйм
- Ключевое преимущество: Карбид вольфрама обеспечивает исключительную стойкость к эрозии, коррозии и износу от абразивных жидкостей для гидроразрыва пласта и сред с сероводородом
- Типичные области применения: Дросселирование устья скважины, дроссельные и аварийные манифольды, бурение с управляемым давлением (MPD) и тестирование потока
Промышленное регулирование и измерение расхода
В расходомерных клапанах, дроссельных клапанах и системах точного регулирования расхода вольфрамовые иглы обеспечивают точную регулировку потока жидкости с исключительной повторяемостью и долговременной стабильностью.
- Ключевое преимущество: Твердость карбида вольфрама гарантирует, что игла сохраняет свою точную коническую геометрию, обеспечивая постоянные характеристики потока в течение длительного срока службы
- Подходит для: Герметизация газов/жидкостей под высоким давлением, малые расходы и применения, требующие точного регулирования
- Типичные области применения: Химическая обработка, очистка воды и промышленные системы управления потоком жидкостей
Технические характеристики продукта
| Параметр | Стандартная возможность | Индивидуальный вариант |
|---|
| Материал | Карбид вольфрама (WC-Co) | Доступны различные марки |
| Твердость | HRA 89-92 | Зависит от марки |
| Распространенные марки | YG6, YG6X, YG8, YL10.1, YL10.2 | В соответствии с требованиями применения |
| Геометрия наконечника | Коническая (конус 1:50 или угол конуса 60°) | Доступны нестандартные углы |
| Обработка поверхности наконечника | Зеркальная полировка (Ra ≤ 0,2 мкм) | Доступно Ra ≤ 0,1 мкм |
| Допуск диаметра | ±0,002 мм (стандарт) | ± 0,001 мм (высокоточный) |
| Допуск длины | ±0,05 мм | ± 0,02 мм |
| Концентричность | ≤0,005 мм | ≤ 0,003 мм |
| Обработка поверхности | Полировка, покрытие TiN | Покрытия DLC, TiAlN или нестандартные покрытия |
| Варианты резьбы | Нестандартные по чертежу заказчика | Метрическая, UNF или нестандартная резьба |
| Максимальная рабочая температура | До 900 °C | Зависит от марки |
Часто задаваемые вопросы (FAQ)
В1: Для чего используется стержень игольчатого клапана из карбида вольфрама?
Стержень игольчатого клапана из карбида вольфрама (также называемый иглой клапана или сердечником игольчатого клапана) является критически важным компонентом игольчатых клапанов, используемым для высокоточного регулирования потока жидкости. Он широко используется в горячеканальных литьевых системах, дроссельных клапанах для нефтегазовой отрасли и в системах промышленного регулирования потока.
В2: Почему стоит выбрать карбид вольфрама вместо стали для стержней игольчатых клапанов?
Карбид вольфрама обладает значительно более высокой твердостью (HRA 89-92 против HRC 58-62 для инструментальной стали), в 10-30 раз большей износостойкостью, превосходной стойкостью к коррозии и эрозии, а также сохраняет свои характеристики при температурах до 900 °C.
В3: Каков типичный срок службы стержня игольчатого клапана из карбида вольфрама?
В применениях с горячеканальным литьем под давлением стержни игольчатых клапанов из карбида вольфрама обычно достигают 3-5 миллионов циклов при нормальных условиях эксплуатации. В применениях с дроссельными клапанами для нефтегазовой отрасли срок службы значительно увеличивается по сравнению со стальными аналогами благодаря стойкости карбида вольфрама к эрозии и износу.
В4: Предлагаете ли вы стержни игольчатых клапанов с покрытием?
Да. Мы предлагаем покрытие TiN (нитрид титана) в стандартной комплектации для повышения долговечности, а также дополнительные варианты покрытий, включая DLC и TiAlN, по запросу.
В5: Можете ли вы изготовить иглы нестандартной геометрии?
Да. Мы изготавливаем стержни игольчатых клапанов в соответствии с вашими точными спецификациями, включая нестандартные углы конуса, диаметры, длины и конфигурации резьбы. Пожалуйста, предоставьте ваш чертеж или требования для быстрого расчета.
