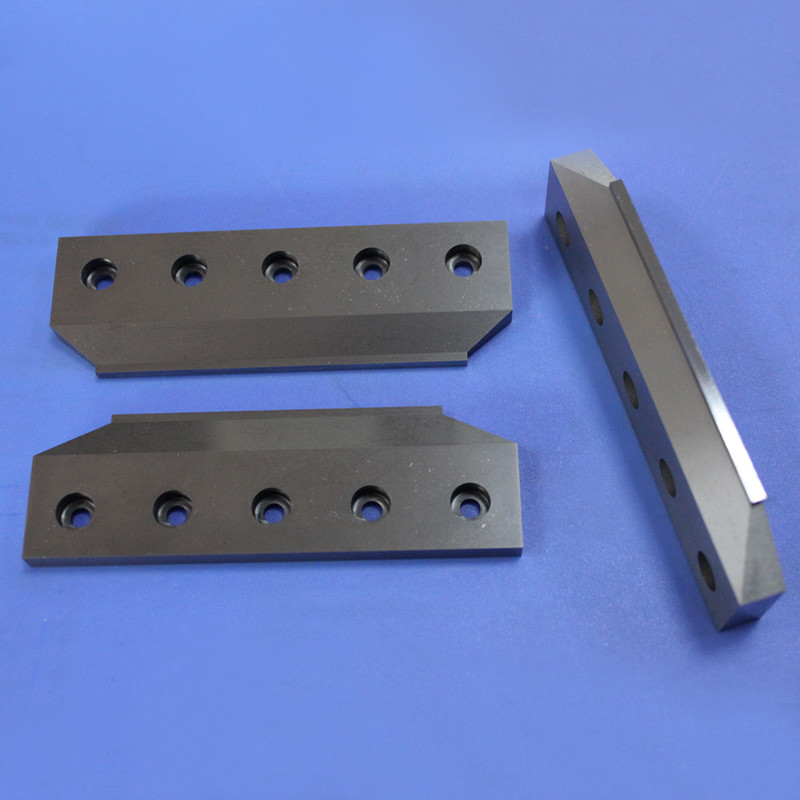

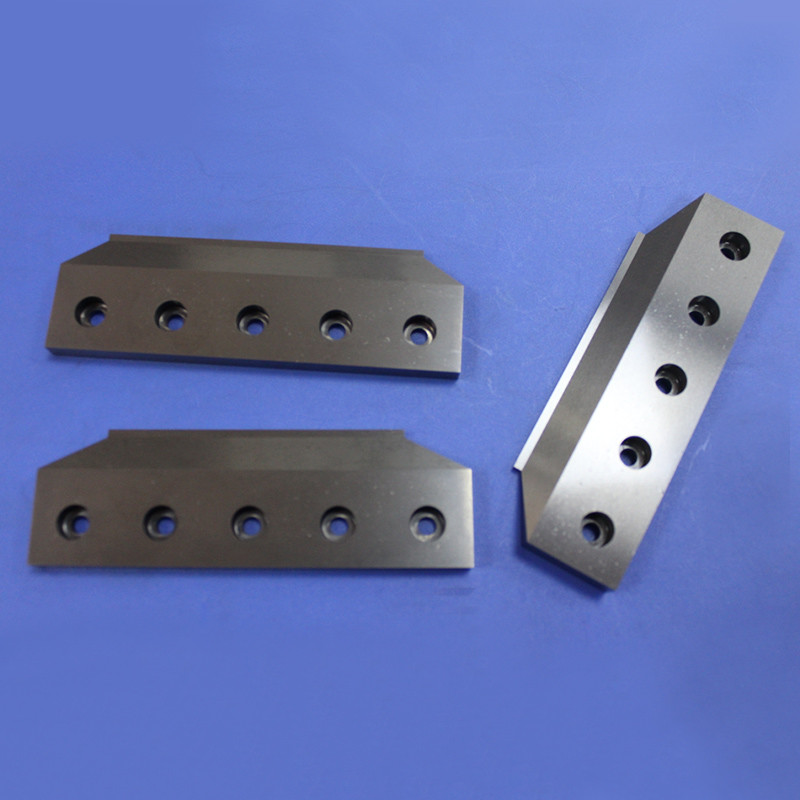

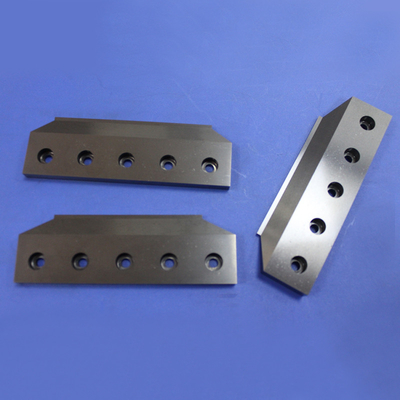

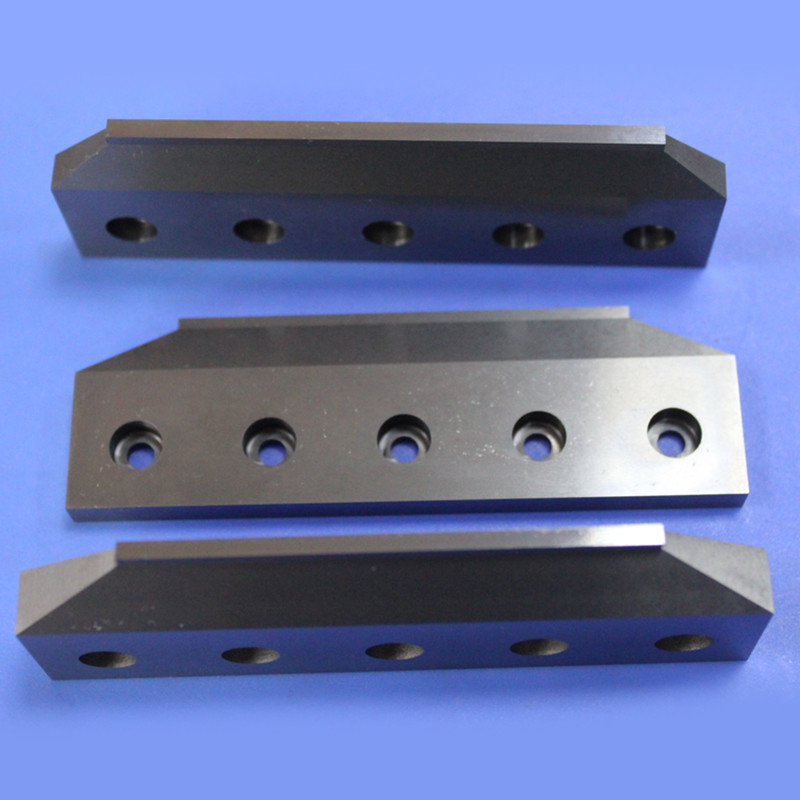

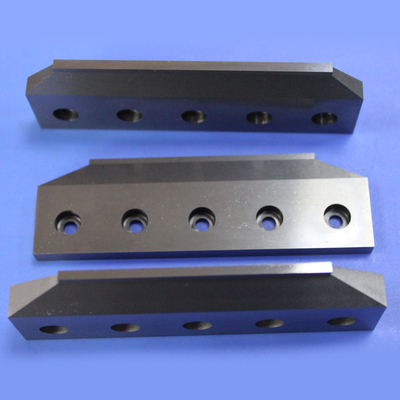

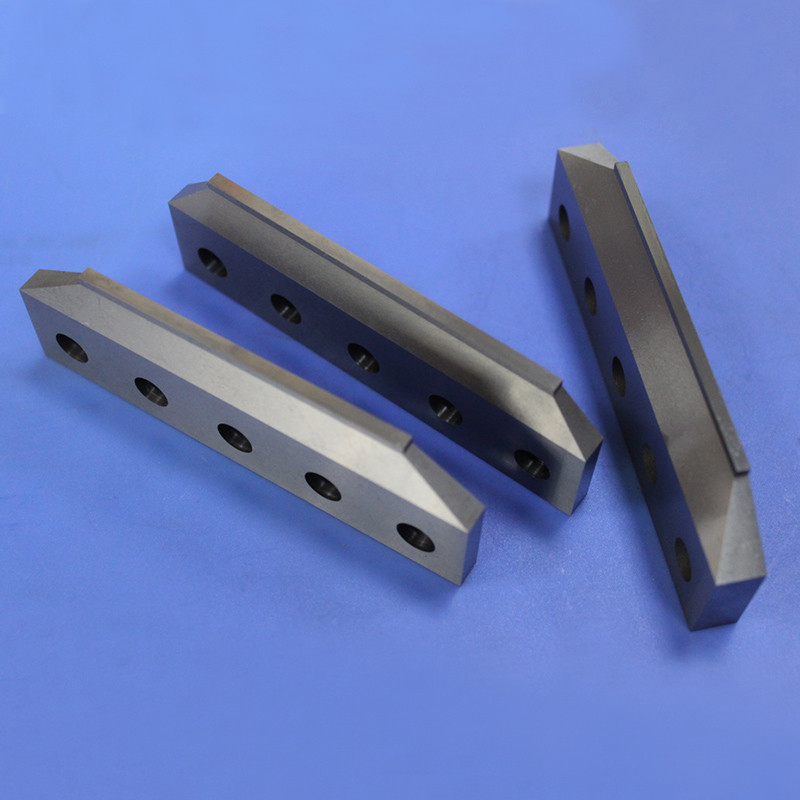

Пресс-форма для электронного сенсорного экрана, вольфрамовая сталь, нажимная головка, карбидные полосы
Инструмент для прессования электронного сенсорного экрана, вольфрамовая сталь, нажимная головка, карбидные полосы
Синонимы продукта: Вольфрамовый стальной индентор
Применение продукта: Электронный экран
Вольфрамовые стальные прессовочные блоки и пресс-формы специально разработаны для FOG, OLG, COG, ACF и других применений в ЖК-индустрии в процессах ламинирования ЖК-модулей.
Компоненты серии TP ЖК-модулей с жидкими кристаллами поддерживают производство дисплеев и сенсорных экранов, требуя исключительной точности и тщательного производства. Вольфрамовые стальные прессовочные ножи OLB и карбидные нажимные головки ACF требуют чрезвычайно строгой точности размеров.
Эта серия вольфрамовых стальных прессовочных ножей и карбидных нажимных головок для упаковки микросхем совместима с полностью автоматическим оборудованием COG, оборудованием FOG и оборудованием POL в индустрии ЖК-дисплеев. Требования к точности обработки вольфрамовой стали исключительно высоки, с допусками на точность рабочей поверхности 0,002.
Технические характеристики продукта
| Модель |
Размеры (мм) |
| 1 |
136*19*3.4*1.2*1*C0.1 (полный цикл) |
| 2 |
76*19*3.35*3*2.8*C0.1 (полный цикл) |
| 3 |
80*19*3.35*2.2*2*C0.1 (полный цикл) |
Прессовочный инструмент из вольфрамовой стали имеет эллиптическое внутреннее отверстие с точными размерами. Критические характеристики включают плоскостность положения лезвия 0,003, параллельность 0,005, диапазоны размеров от 1,0-1,2, 2,0-2,2, 2,8-3,0 и полный круговой фаски C0.1. Для контроля качества требуется четкая видимость при увеличении под микроскопом.
Параметры материала
- Размер зерна: 0,6-1,2 мкм
- Содержание кобальта: 15%
- Плотность: 14,45 г/см³
- Твердость: 87-92 HRA
- TRS: 3200-4500 МПа
- Модуль Юнга: 570-620 ГПа
- Прочность на сжатие: 4700 МПа
- Точность размеров: Допуск ±0,002
Форма: Круглая, квадратная, прямоугольная
Термостойкость: ≤ 900°C
Название продукта: Обработка карбида вольфрама
Допуск: ± 0,01 мм
Плотность: 14,5-15,0 г/см³
Гибкость: Отличная
Ударопрочность: Отличная
Метод обработки: Резка, шлифовка, полировка
Срок службы: Долгий
Материал: Карбид вольфрама
Покрытие: Покрытие карбидом вольфрама, покрытие карбидом вольфрама
О нашей компании
Продукция из цементированного карбида Zhuzhou Sanxin включает в себя сопла, втулки и гильзы, уплотнительные кольца, пресс-формы, вставки, валки для мельниц и другие индивидуальные компоненты.
Цементированный карбид — это композитный твердый сплав, изготовленный методом порошковой металлургии, состоящий из тугоплавких металлов, связанных между собой металлическим связующим.
Эти материалы обладают исключительными свойствами, включая высокую твердость, износостойкость, прочность и ударную вязкость, что делает их идеальными для промышленных деталей и инструментов, работающих в суровых и агрессивных условиях.
Карбид вольфрама и вольфрамовый сплав широко признаны основными материалами, соответствующими определению цементированного карбида, также известного как металлокерамика.
